型号	外径	总宽度	外圈宽	基本额定动载荷，径向	基本额定静载荷，径向

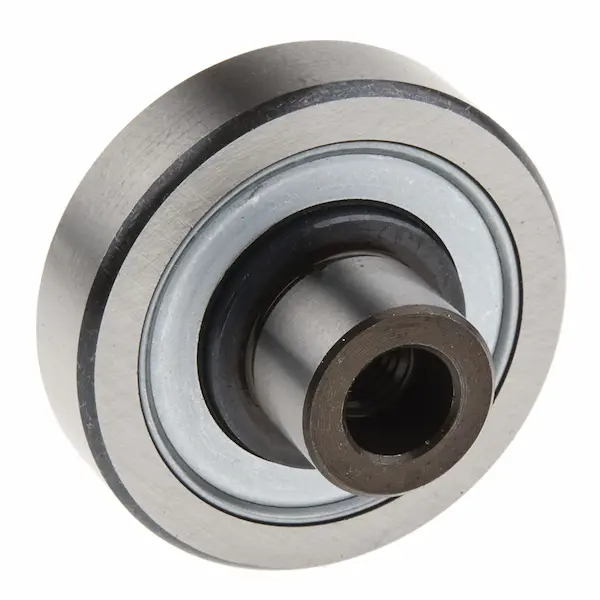

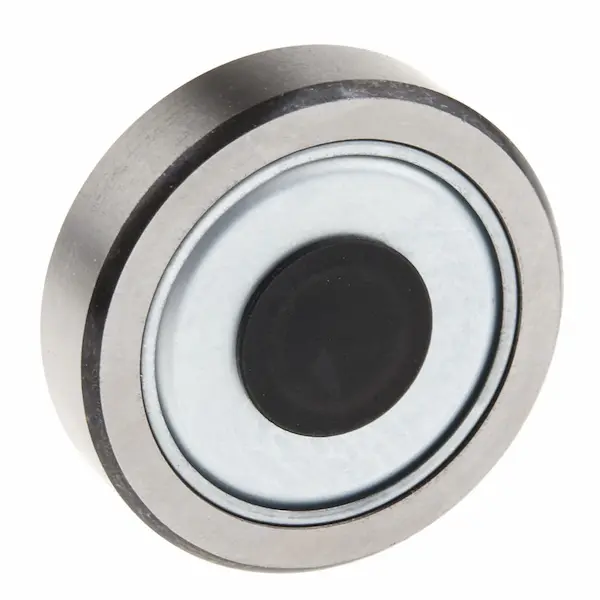

CH.ZL202-DRS	40	23.8	11	7	3.35
CH.ZL203-DRS	47	26.5	12	8.9	4.45
CH.ZL204-DRS	52	30.7	14	11.3	5.7
CH.ZL205-DRS	62	33.8	15	13.3	7.1
CH.ZL5201-DRS	35	33.2	15.9	8.7	5.2
CH.ZL5202-DRS	40	36.2	15.9	10	6.3
CH.ZL5203-DRS	47	39.5	17.5	12.8	8.4
CH.ZL5204-DRS	52	45.3	20.6	16.1	10.7
CH.ZL5205-DRS	62	50.4	20.6	18.8	13.2
CH.ZL5206-DRS	72	59	23.8	25	18
CH.ZL5207-DRS	80	69.2	27	31	22.8

公差和游隙

公差和游隙

公差: 普通级 , P6 , P5
游隙: 单列深沟球滚轮轴承 , 双列角接触球滚轮轴承

样本下载

ZL2,ZL52,KR52,ZLE52 Stud Type Track Roller

为什么选择C&H导轨滚轮 ?

C&H始终致力于向用户提供高品质的滚轮产品

我们的产品和服务基于高标准的质量与精密度，通过不断的创新满足客户的需求，提供快速的标准及定制交货服务。凭借我们丰富的知识和经验，C&H成为您可信赖的顾问，为您量身定制产品。

面对复杂挑战的独特定制解决方案

我们明白标准解决方案并非总能完美应对挑战，因此C&H致力于开发完全满足客户需求的定制系统。无论是运行表面轮廓、负荷、材料还是密封要求、防锈、防水、耐高温、耐低温、真空等等，我们都能提供精确的解决方案，以高精度和创新思维进行生产，为您提供节省时间和成本的一站式服务。

不断创新

C&H在中国设有自主生产基地，在创新和定制轨道滚轮解决方案方面赢得了全球声誉。我们紧跟行业技术发展和挑战，持续研发，寻求新颖的创新解决方案

全球视野，扎根中国

依托中国的生产基地，C&H向全球提供高品质和高精度的导轨滚轮。丰富的市场经验使我们能够迅速准确地应对市场变化。

卓越的质量，先进的设施

C&H致力于追求卓越，以下是我们的材料和质量控制标准：

套圈：选择超纯净轴承钢（与SKF和FAG同一供应商，兴澄特钢、湖北新冶钢、宝钢上钢五厂。
滚动体：高精度低噪音G10或G5级钢球（东阿海鸥或者同级）
尺寸公差：P6或P5（标准产品为正常0级）。
径向跳动：P6或P5（标准产品为正常0级）。
对于定制产品，提供灵活的最小订购量，以降低试验成本。
快速交货时间：对于热门产品，我们保持库存以实现快速交货。对于特殊项目，根据复杂程度，交货时间为60天到90天。

更高的产品精度和100%检测

在交付给客户之前，我们对产品的尺寸精度，形位公差进行过程中检测，装配后抽检。跳动全检。运行表面轮廓精度实行过程中检测，装配后抽检。材料进厂前检测。热处理质量的检测在磨加工之前完成。

D	外径	40 mm
B	总宽度	23.8 mm
C	外圈宽	11 mm
C_r	基本额定动载荷，径向	7 kN
C_0r	基本额定静载荷，径向	3.35 kN

D	外径	47 mm
B	总宽度	26.5 mm
C	外圈宽	12 mm
C_r	基本额定动载荷，径向	8.9 kN
C_0r	基本额定静载荷，径向	4.45 kN

D	外径	52 mm
B	总宽度	30.7 mm
C	外圈宽	14 mm
C_r	基本额定动载荷，径向	11.3 kN
C_0r	基本额定静载荷，径向	5.7 kN

D	外径	62 mm
B	总宽度	33.8 mm
C	外圈宽	15 mm
C_r	基本额定动载荷，径向	13.3 kN
C_0r	基本额定静载荷，径向	7.1 kN

D	外径	35 mm
B	总宽度	33.2 mm
C	外圈宽	15.9 mm
C_r	基本额定动载荷，径向	8.7 kN
C_0r	基本额定静载荷，径向	5.2 kN

型号筛选

C&H始终致力于向用户提供高品质的滚轮产品

面对复杂挑战的独特定制解决方案

不断创新

全球视野，扎根中国

卓越的质量，先进的设施

更高的产品精度和100%检测

C&H BEARING WEBSITE

D	外径	72 mm
B	总宽度	59 mm
C	外圈宽	23.8 mm
C_r	基本额定动载荷，径向	25 kN
C_0r	基本额定静载荷，径向	18 kN

D	外径	80 mm
B	总宽度	69.2 mm
C	外圈宽	27 mm
C_r	基本额定动载荷，径向	31 kN
C_0r	基本额定静载荷，径向	22.8 kN

向心轴承（圆锥滚子轴承除外）-内圈-普通级公差 (GB/T 307.1 -2017/ISO 492:2014)
d		tΔdmp		tVdsp¹⁾			tVdmp¹⁾	tΔBs			tVBs	tKia
				直径系列				全部	正常	修正³⁾
>	≤	U	L	7, 8, 9²⁾	0, 1	2, 3, 4		U	L	L
mm		μm		μm			μm	μm			μm	μm

–	2.5	0	–8	10	8	6	6	0	–40	–	12	10
2.5	10	0	–8	10	8	6	6	0	–120	–250	15	10
10	18	0	–8	10	8	6	6	0	–120	–250	20	10

18	30	0	–10	13	10	8	8	0	–120	–250	20	13
30	50	0	–12	15	12	9	9	0	–120	–250	20	15
50	80	0	–15	19	19	11	11	0	–150	–380	25	20

80	120	0	–20	25	25	15	15	0	–200	–380	25	25
120	180	0	–25	31	31	19	19	0	–250	–500	30	30
180	250	0	–30	38	38	23	23	0	–300	–500	30	40

250	315	0	–35	44	44	26	26	0	–350	–500	35	50
315	400	0	–40	50	50	30	30	0	–400	–630	40	60
400	500	0	–45	56	56	34	34	0	–450	–	50	65

500	630	0	–50	63	63	38	38	0	–500	–	60	70
630	800	0	–75	–	–	–	–	0	–750	–	70	80
800	1 000	0	–100	–	–	–	–	0	–1 000	–	80	90

1 000	1 250	0	–125	–	–	–	–	0	–1 250	–	100	100
1 250	1 600	0	–160	–	–	–	–	0	–1 600	–	120	120
1 600	2 000	0	–200	–	–	–	–	0	–2 000	–	140	140

向心轴承（圆锥滚子轴承除外）-外圈-普通级公差(GB/T 307.1 -2017/ISO 492:2014)

D		tΔDmp		tVDsp⁴⁾				tVDmp⁴⁾	tΔCs, tVCs			tKea
				开型轴承			闭型轴承⁵⁾
				直径系列			闭型轴承⁵⁾
>	≤	U	L	7, 8, 9²⁾	0, 1	2, 3, 4	2, 3, 4
mm		μm		μm				μm	μm			μm

2.5	18	0	–8	10	8	6	10	6	与同一轴承内圈的tΔBs 和 tVBs 相同			15
18	30	0	–9	12	9	7	12	7				15
30	50	0	–11	14	11	8	16	8				20

50	80	0	–13	16	13	10	20	10				25
80	120	0	–15	19	19	11	26	11				35
120	150	0	–18	23	23	14	30	14				40

150	180	0	–25	31	31	19	38	19				45
180	250	0	–30	38	38	23	–	23				50
250	315	0	–35	44	44	26	–	26				60

315	400	0	–40	50	50	30	–	30				70
400	500	0	–45	56	56	34	–	34				80
500	630	0	–50	63	63	38	–	38				100

630	800	0	–75	94	94	55	–	55				120
800	1 000	0	–100	125	125	75	–	75				140
1 000	1 250	0	–125	–	–	–	–	–				160

1 250	1 600	0	–160	–	–	–	–	–				190
1 600	2 000	0	–200	–	–	–	–	–				220
2 000	2 500	0	–250	–	–	–	–	–				250

1) 不适用于锥孔轴承。 2) 直径7，8系列不包含在ISO492标准中。 3) 适用于成对或成组安装时单个轴承的内、外圈。也适用于用≥50mm的锥孔轴承的内圈。不适用于万能组配的角接触球轴承。 4) 适用于内外止动环安装前或拆卸后。 5) 闭型轴承是指带有密封圈或防尘盖。

向心轴承（圆锥滚子轴承除外）-内圈-P6级公差 (GB/T 307.1 -2017/ISO 492:2014)
d		tΔdmp¹⁾		tVdsp¹⁾			tVdmp	tΔBs			tVBs	tKia
				直径系列				全部	正常	修正³⁾
>	≤	U	L	7, 8, 9²⁾	0, 1	2, 3, 4		U	L	L
mm		μm		μm			μm	μm			μm	μm

–	2.5	0	–7	9	7	5	5	0	–40	–	12	5
2.5	10	0	–7	9	7	5	5	0	–120	–250	15	6
10	18	0	–7	9	7	5	5	0	–120	–250	20	7

18	30	0	–8	10	8	6	6	0	–120	–250	20	8
30	50	0	–10	13	10	8	8	0	–120	–250	20	10
50	80	0	–12	15	15	9	9	0	–150	–380	25	10

80	120	0	–15	19	19	11	11	0	–200	–380	25	13
120	180	0	–18	23	23	14	14	0	–250	–500	30	18
180	250	0	–22	28	28	17	17	0	–300	–500	30	20

250	315	0	–25	31	31	19	19	0	–350	–500	35	25
315	400	0	–30	38	38	23	23	0	–400	–630	40	30
400	500	0	–35	44	44	26	26	0	–450	–	45	35

500	630	0	–40	50	50	30	30	0	–500	–	50	40
630	800	0	–50	–	–	–	–	0	–750	–	60	45
800	1 000	0	–60	–	–	–	–	0	–1 000	–	60	50

1 000	1 250	0	–75	–	–	–	–	0	–1 250	–	70	60
1 250	1 600	0	–90	–	–	–	–	0	–1 600	–	70	70
1 600	2 000	0	–115	–	–	–	–	0	–2 000	–	80	80

向心轴承（圆锥滚子轴承除外）-外圈-P6级公差(GB/T 307.1 -2017/ISO 492:2014)
D		tΔDmp		tVDsp⁴⁾				VDmp⁴⁾	tΔCs, tVCs			tKea
				开型轴承			闭型轴承⁵⁾
				直径系列			闭型轴承⁵⁾
>	≤	U	L	7, 8, 9²⁾	0, 1	2, 3, 4	0, 1, 2, 3, 4
mm		μm		μm				μm	μm			μm

2.5	18	0	–7	9	7	5	9	5	与同一轴承内圈的tΔBs 和 tVBs 相同			8
18	30	0	–8	10	8	6	10	6				9
30	50	0	–9	11	9	7	13	7				10

50	80	0	–11	14	11	8	16	8				13
80	120	0	–13	16	16	10	20	10				18
120	150	0	–15	19	19	11	25	11				20

150	180	0	–18	23	23	14	30	14				23
180	250	0	–20	25	25	15	–	15				25
250	315	0	–25	31	31	19	–	19				30

315	400	0	–28	35	35	21	–	21				35
400	500	0	–33	41	41	25	–	25				40
500	630	0	–38	48	48	29	–	29				50

630	800	0	–45	56	56	34	–	34				60
800	1 000	0	–60	75	75	45	–	45				75
1 000	1 250	0	–75	–	–	–	–	–				85

1 250	1 600	0	–90	–	–	–	–	–				100
1 600	2 000	0	–115	–	–	–	–	–				100
2 000	2 500	0	–135	–	–	–	–	–				120

1) 适用于锥孔 (锥孔 1:12 除外)。 2) 直径7，8系列不包含在ISO492标准中。 3) 适用于成对或成组安装时单个轴承的内、外圈。也适用于用≥50mm的锥孔轴承的内圈。不适用于万能组配的角接触球轴承。 4) 适用于内外止动环安装前或拆卸后。 5) 闭型轴承是指带有密封圈或防尘盖。

向心轴承（圆锥滚子轴承除外）-内圈-P5级公差 (GB/T 307.1 -2017/ISO 492:2014)
d		tΔdmp¹⁾		tVdsp¹⁾		tVdmp	tΔBs			tVBs	tKia	tSd	tSia³⁾
				直径系列			全部	正常	修正⁴⁾
>	≤	U	L	7, 8, 9²⁾	0, 1, 2, 3, 4		U	L	L
mm		μm		μm		μm	μm			μm	μm	μm	μm

–	2.5	0	–5	5	4	3	0	–40	–250	5	4	7	7
2.5	10	0	–5	5	4	3	0	–40	–250	5	4	7	7
10	18	0	–5	5	4	3	0	–80	–250	5	4	7	7

18	30	0	–6	6	5	3	0	–120	–250	5	4	8	8
30	50	0	–8	8	6	4	0	–120	–250	5	5	8	8
50	80	0	–9	9	7	5	0	–150	–250	6	5	8	8

80	120	0	–10	10	8	5	0	–200	–380	7	6	9	9
120	180	0	–13	13	10	7	0	–250	–380	8	8	10	10
180	250	0	–15	15	12	8	0	–300	–500	10	10	11	13

250	315	0	–18	18	14	9	0	–350	–500	13	13	13	15
315	400	0	–23	23	18	12	0	–400	–630	15	15	15	20
400	500	0	–28	28	21	14	0	–450	–	18	17	18	23

500	630	0	–35	35	26	18	0	–500	–	20	19	20	25
630	800	0	–45	–	–	–	0	–750	–	26	22	26	30
800	1 000	0	–60	–	–	–	0	–1 000	–	32	26	32	30

1 000	1 250	0	–75	–	–	–	0	–1 250	–	38	30	38	30
1 250	1 600	0	–90	–	–	–	0	–1 600	–	45	35	45	30
1 600	2 000	0	–115	–	–	–	0	–2 000	–	55	40	55	30

向心轴承（圆锥滚子轴承除外）-外圈-P5级公差(GB/T 307.1 -2017/ISO 492:2014)
D		tΔDmp		tVDsp⁵⁾		tVDmp	tΔCs			tVCs	tKea	tSD⁶⁾	tSea³⁾
				直径系列
>	≤	U	L	7, 8, 9²⁾	0, 1, 2, 3, 4
mm		μm		μm		μm	μm			μm	μm	μm	μm

2.5	18	0	–5	5	4	3	与同一轴承内圈的tΔBs 和 tVBs 相同			5	5	4	8
18	30	0	–6	6	5	3				5	6	4	8
30	50	0	–7	7	5	4				5	7	4	8

50	80	0	–9	9	7	5				6	8	4	10
80	120	0	–10	10	8	5				8	10	4,5	11
120	150	0	–11	11	8	6				8	11	5	13

150	180	0	–13	13	10	7				8	13	5	14
180	250	0	–15	15	11	8				10	15	5,5	15
250	315	0	–18	18	14	9				11	18	6,5	18

315	400	0	–20	20	15	10				13	20	6,5	20
400	500	0	–23	23	17	12				15	23	7,5	23
500	630	0	–28	28	21	14				18	25	9	25

630	800	0	–35	35	26	18				20	30	10	30
800	1 000	0	–50	50	29	25				25	35	12,5	–
1 000	1 250	0	–63	–	–	–				30	40	15	–

1 250	1 600	0	–80	–	–	–				35	45	17,5	–
1 600	2 000	0	–100	–	–	–				38	55	20	–
2 000	2 500	0	–125	–	–	–				45	65	25	–

1) 适用于锥孔 (锥孔 1:12 和 1：30 除外)。 2) 直径7，8系列不包含在ISO492标准中。 3) 适用于成对或成组安装时单个轴承的内、外圈。也适用于用≥50mm的锥孔轴承的内圈。不适用于万能组配的角接触球轴承。 4) 适用于内外止动环安装前或拆卸后。 5) 闭型轴承是指带有密封圈或防尘盖。

内径		径向游隙
d		C2		正常		C3		C4		C5
>	≤	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.
mm		µm

不锈钢深沟球轴承（内径小于10mm）

-	9.525	3	8	5	10	8	13	13	20	20	28

其他深沟球轴承

2.5	6	0	7	2	13	8	23	–	–	–	–
6	10	0	7	2	13	8	23	14	29	20	37
10	18	0	9	3	18	11	25	18	33	25	45

18	24	0	10	5	20	13	28	20	36	28	48
24	30	1	11	5	20	13	28	23	41	30	53
30	40	1	11	6	20	15	33	28	46	40	64

40	50	1	11	6	23	18	36	30	51	45	73
50	65	1	15	8	28	23	43	38	61	55	90
65	80	1	15	10	30	25	51	46	71	65	105

80	100	1	18	12	36	30	58	53	84	75	120
100	120	2	20	15	41	36	66	61	97	90	140
120	140	2	23	18	48	41	81	71	114	105	160

140	160	2	23	18	53	46	91	81	130	120	180
160	180	2	25	20	61	53	102	91	147	135	200
180	200	2	30	25	71	63	117	107	163	150	230

200	225	2	35	25	85	75	140	125	195	175	265
225	250	2	40	30	95	85	160	145	225	205	300
250	280	2	45	35	105	90	170	155	245	225	340

280	315	2	55	40	115	100	190	175	270	245	370
315	355	3	60	45	125	110	210	195	300	275	410
355	400	3	70	55	145	130	240	225	340	315	460

400	450	3	80	60	170	150	270	250	380	350	520
450	500	3	90	70	190	170	300	280	420	390	570
500	560	10	100	80	210	190	330	310	470	440	630

560	630	10	110	90	230	210	360	340	520	490	700
630	710	20	130	110	260	240	400	380	570	540	780
710	800	20	140	120	290	270	450	430	630	600	860

800	900	20	160	140	320	300	500	480	700	670	960
900	1 000	20	170	150	350	330	550	530	770	740	1 040
1 000	1 120	20	180	160	380	360	600	580	850	820	1 150

1 120	1 250	20	190	170	410	390	650	630	920	890	1 260
1 250	1 400	30	200	190	440	420	700	680	1 000	–	–
1 400	1 600	30	210	210	470	450	750	730	1 060	–	–

Nominal		Axial internal clearance
bore diameter
d		C2		CN		C3		C4
		(Group 2)		(Group N)		(Group 3)		(Group 4)
mm		μm		μm		μm		μm
＞	≤	min.	max.	min.	max.	min.	max.	min.	max.
‒	10	1	11	5	21	12	28	25	45
10	18	1	12	6	23	13	31	27	47
18	24	2	14	7	25	16	34	27	47
24	30	2	15	8	27	18	37	30	50

30	40	2	16	9	29	21	40	33	54
40	50	2	18	11	33	23	44	36	58
50	65	3	22	13	36	26	48	40	63

65	80	3	24	15	40	30	54	46	71
80	100	3	26	18	46	35	63	55	83
100	120	4	30	22	53	42	73	65	96

120	140	4	34	25	59	48	82	74	108
